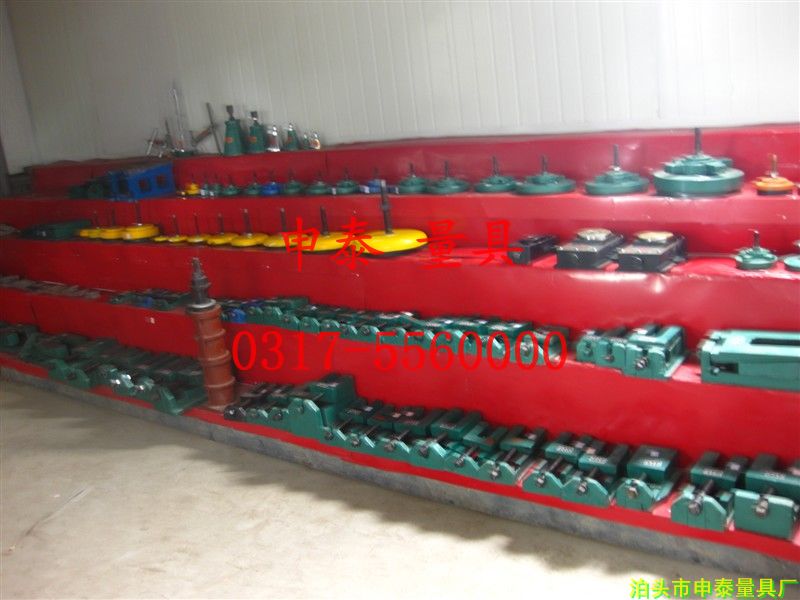

一、型號和規格：


型號 每個最大承載
（kg） A
（mm） B
（mm） D
（mm） d
（mm） 升降調節范圍
SV78-100 300 75 43 φ100 M16 8
SV78-125 600 85 50 φ125 M18 10
SV78-165 1000 110 65 φ165 M20 12
SV78-210 1500 138 77 φ210 M24 15



二、選用方法：
按設備原有支承數，參照上表中每個墊鐵最大承載量選用所需型號。例如C620車床，機床重量2280公斤，機床支承六點，則2280/6=363kg，若選用SV78-100型已超載，故應選用SV78-125型為適合。
三、作用方法：
安裝機床的地甚平面可以量混凝土，也可以是木質的，要求平整結實。
安裝時，旋出調節螺桿，將機床置于墊鐵的負荷盤上，然后從上面旋入螺桿。
調整機床導軌水平，順時針旋動時機床上升，反時針時機床下降，調好后壓緊螺母。
在機床的安裝區域內，如果地基平面的高度差超過本產品的調節范圍時，可以在機床與負荷盤間增加墊片。
機床防震墊鐵橡膠有蠕變現象，待經14天趨向穩定，故要求機床使用14天后再調整一次水平。

我們提供給您的： ◆ 機械設備減振安裝。機械部件間減振連接。
◆ 高品質的減振產品
◆ 良好的衰減和隔離振動
◆ 良好的改善車間環境噪音

您可以得到的： ◆ 機床到位既可安裝，立刻生產。
◆ 縮短安裝周期，節省安裝費用。
◆ 可使粗；精加工設備組成合理的生產單元，縮短工件周轉路線，減少在制品工序周轉過程的碰損率，降低生產費用。
◆ 可隨時根據工藝；生產需求，調整機床位置，減少二次安裝費用。

調整墊鐵(二層) 　規　　格/單載量(kg)
135×50×40/300
160×80×55/500
200×90×55/900
220×110×60/1200
240×120×70/1500
260×130×70/1800
280×130×75/2000
300×140×80/2400
調整墊鐵(三層)
規　　格/單載量(kg)
150×80×60/500
200×100×80/1000
240×120×80/1500
300×150×100/2000


減震墊鐵 機床防震墊鐵：
規　　格/單載量(kg)
ф80×40/200
ф100×40/300
ф125×40/500
ф165×45/1200
ф200×50/2000
產品特點：減振橡膠有效的衰減機器自身的振動，減少振動力外傳，阻止振動傳入。安裝機床不需設置地腳螺栓與地面固定。節約安裝費用，縮短安裝周期。調節機床水平高度，范圍大。采用丁腈合成橡膠，耐油脂和冷卻劑。適用范圍沒有機床機地腳安裝孔的設備

產品特點：

減振像膠有效衰減機器知身的振動，減少振動力外傳，阻止振動力傳入，保證加工尺寸精度及質量。控制建筑物結構諧振傳播振動力和噪音。使粗、精加工各類機訂組成生產單元，適應物流技術的發展。安裝 機床不需要設置地腳螺栓與地面固定，良好的減振和當的垂直度，使機床樓上安裝成為可能。可以調節機床水平，調節范圍大、方便、快捷。采用丁腈合成橡膠，耐油脂和冷卻劑。

適用范圍：

金屬加工機床，緞壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、發電機及重型設備。

使用方法：

將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉，機床升起）：調好機床水平后，旋緊螺母，固定水平狀態。因為橡膠的里蠕變現象，在墊 鐵第一次使用時，兩星期以后再調節一次機床水平.
產品編號
PartNo. 尺寸參數
Dimensions
（mm) 螺紋
Screw
（mm) 可調高度Adjust
heigh
（mm) 單件承載力
Load per mount
A-B A B H M h1-h2 F(N)
S77 105-55 105 55 55 12 8 8000
S77 150-75 150 75 61 12 10 16000
S77 200-95 200 95 69 16 14 28000
S77 250-115 250 115 86 20 16 40000
